MSA 25A_MSA25A

作者：台湾PMI导轨发布时间：2017-09-02

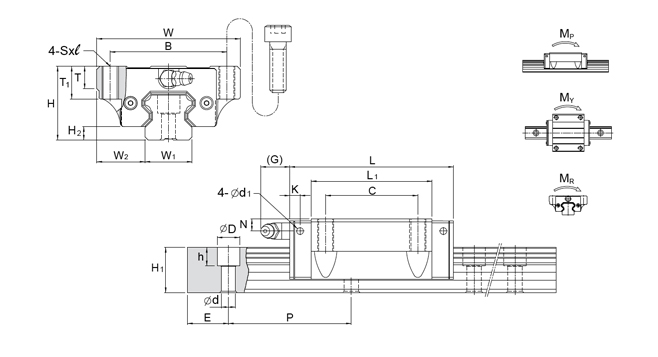

型号		MSA 25A
外形尺寸	H	36	mm
	W	70	mm
	L	81.6	mm
	W2	23.5	mm
	H2	6.5	mm
滑块尺寸	B	57	mm
	C	45	mm
	S×l	M8×16	mm
	L1	59	mm
	T	11	mm
	T1	16	mm
	N	6	mm
	G	12	mm
	K	5.8	mm
	d1	3.3	mm
	油嘴规格	G-M6	mm
导轨尺寸	W1	23	mm
	H1	22	mm
	P	60	mm
	E	20	mm
	D×h×d	11×9×7	mm
基本额定负荷	动负荷(C)	28.1	kN
基本额定负荷	静负荷(Co)	42.4	kN
容许静力矩	Mp单*	0.39	kN-m
	Mp双*	2.2	kN-m
	My单*	0.39	kN-m
	My双*	2.2	kN-m
	Mr	0.48	kN-m
重量	滑块	0.62	kg
重量	导轨	3.4	kg/m
