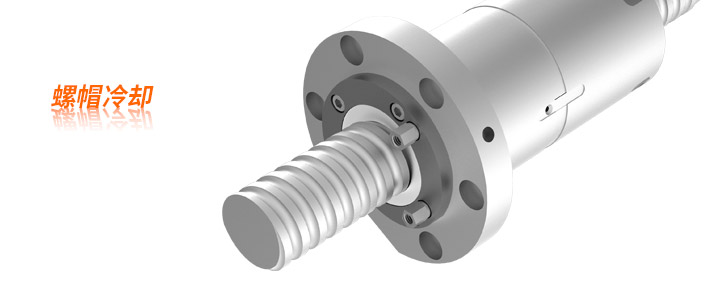

设计原理  |
| |
在螺帽制作多个循环冷却信道，经由强制冷却的液体通过，有效抑制因钢珠滚动所产生热能及热膨胀现象，以达滚珠螺杆
在高速运转，保有高速化及高精度的目标。 |
| |
特性 |
| |
提高定位精度及稳定性
能控制滚珠螺杆温升，减少热变位达到机台高速化与高定位精度。
缩短暖机时间
可更快使螺珠螺杆温度达到稳定，故可缩短机台暖机时间。
维持润滑油脂性能
滚珠螺杆温度达到稳定时，可避免润滑油脂因高温产生油质劣化。 |
| |

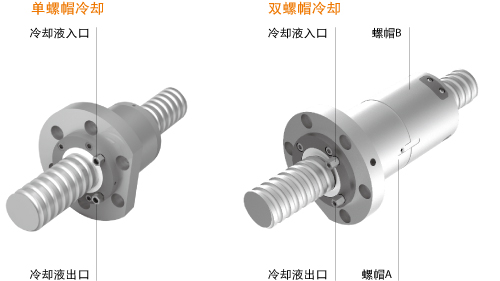

型式A 循环式冷却 |
| |
|
| |

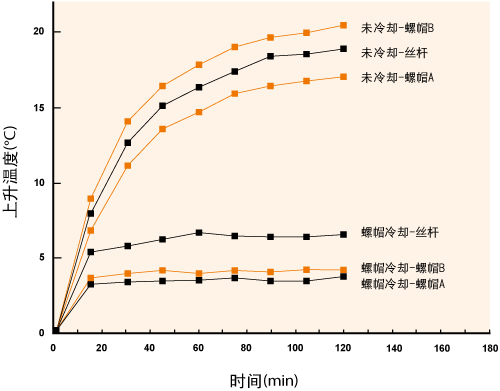

循环式冷却螺帽 - 实验测试参数 |
| |
| 规格
| R45-12T5-FDDA-1274-1569-0.018 |
| 作动行程(mm) |
690 |
| 进给(m/min) |
7.2 |
| 平均转速 (rpm) |
523.3 |
| 加速度 (m/s2) |
5 |
| 预压力(kgf) |
392 |
| 工作台重量 (kgf) |
200 |
| 固定方式
| 固定-支持 |
| 冷却液
| Mobil Velocite oil no.3 (ISO VG 2) |
| 冷却液流量(L/min) |
3.1 |
|
冷却液温度 (°C) |
室温 ±0.5°C |
|
| |

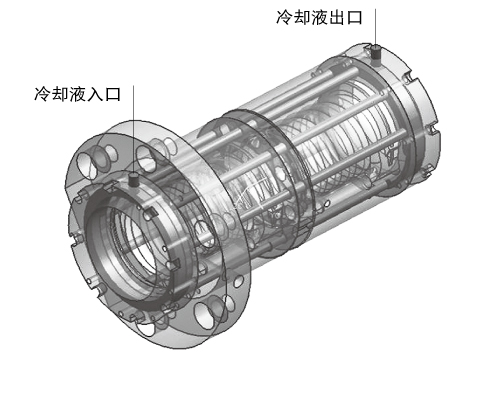

型式B 直通式冷却
|
| |
|
| |

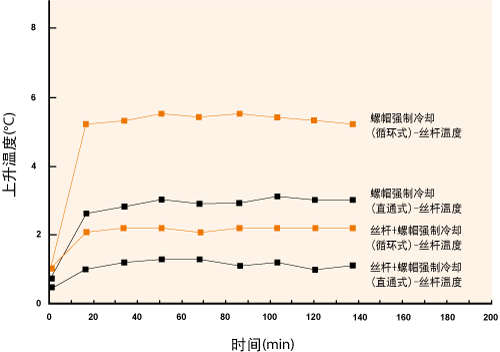

循环式与直通式冷却螺帽 - 实验测试参数 |
| |
| 规格
| R45-12T5-FDDA-1274-1569-0.018
R45-12T5-FDDB-1274-1569-0.018 |
| 作动行程(mm) |
690 |
| 进给(m/min) |
7.2 |
| 平均转速 (rpm) |
550 |
| 加速度 (m/s2) |
5 |
| 预压力(kgf) |
392 |
| 工作台重量 (kgf) |
250 |
| 固定方式
| 固定-支持 |
| 冷却液
| Mobil Velocite oil no.3 (ISO VG 2) |
| 冷却液流量(L/min) |
3.1 |
|
冷却液温度 (°C) |
室温 ±0.5°C |
|
| |
|
